【等離子噴涂】是一種原材料表面加強和表面改性材料的技術

鈦及鈦金屬具備強度高、抗侵蝕好等一系列上風，其被廣泛運用于航運業中.可是，鈦合金硬度低、耐磨機能差，尤其是軸體損壞時，比較嚴峻的會導致構件無效.鈦金屬對軸體疲勞非常比較敏感的特點，限定了它的進一步運用,表面工程設計是減少鈦金屬軸體損害、晉升鈦金屬抗軸體疲勞機能的最有效的方式之一.

相關資料：【等離子噴涂】是一種原材料表面加強和表面改性材料的技術

低溫等離子噴涂涂層是一種綜合性機能精彩的軟塑固態潤化膜層，其具備耐軸體損壞機能好、耐蝕性和抗高溫機能(應用溫度限制500度優良的特點賓.國外的一些柴油發念頭出產商如GE,Rolls-Royce和SNECMA等，已將涂層做為飛機發念頭壓氣機葉子中間及葉子和轉盤樨槽中間的抗軸體損壞安全防護層.鈦金屬表面噴涂金屬材料涂層后，其軸體疲憊極限為基本疲憊極限的63%,而未噴涂的鈦金屬僅為48%.

等離子噴涂是一種原材料表面加強和表面改性材料的技術性，能夠 使基材表面具備耐磨損、耐侵蝕、耐熱空氣氧化、絕緣、隔熱保溫、防電磁輻射、減磨和密封性等機能.等離子噴涂技術性是選用由交流電驅動器的低溫等離子電孤做為熱原，將瓷器、鋁合金、金屬材料等原材料加溫到熔化或半熔融狀態，并以髙速噴向歷經準備處理的產品工件表面而產生粘附堅固的表面層的方式 .選用等離子噴涂制取CuNiln涂層因其具備不錯的高溫抗軸體損壞機能，已變成飛機發念頭葉子中最常見的一種涂層.因而，研發和開發設計CuNiln涂層具備樞紐的現實意義.

等離子噴涂機器設備及加工工藝主要參數

選用等離子噴涂機器設備開展噴涂實驗.噴涂前最先用甲苯清理試件，隨后對試件表面開展噴砂處理粗化解決，沙子原材料為250的白剛玉，噴砂處理工作壓力為0.25MPa,噴砂處理間距150mm,以便科學研究不一樣的噴涂主要參數對涂層機能的危害，一共設置了三組噴涂主要參數.樞紐更改氡氣總流量，根據不一樣的汽體配制來更改火焰的溫度和速率，進而危害涂層的機能.噴涂全過程中，運用空氣壓縮對基材反面開展強制制冷，操作涂層的均勻氣溫在60°C下列.等離子噴涂的加工工藝主要參數列于.

等離子噴涂涂層檢修

各自對噴涂制取的CuNiln涂層試件提取截面，經金相分析冷嵌入、碾磨、打磨拋光后，選用卡爾蔡司Observer倒置式體視顯微鏡，及系統軟件內嵌的AxioVision圖象分析系統，觀查涂層的外部經濟外貌和涂層與基材頁面的融合狀況，并開展氣孔率精確丈量.選用DuraSan-50維氏硬度計，檢測涂層強度.選用Sans的CMT5305拉伸試驗機，檢測涂層的剪切強度.選用自做的三點彎折試驗設備檢測涂層的抗彎折機能，檢測在直徑為12.7mm的支撐點芯棒上開展，彎折視角為180°,彎折速率為2?5s進行彎折.

等離子噴涂涂層的合金成分

三種不一樣噴涂加工工藝主要參數制取的CuNiln涂層金相分析外貌見.從能夠 看得出：涂層與基材中間均產生了優良的頁面融合，呈典型性的熱噴涂涂層機械設備牙齒咬合外貌；涂層均無層次、橫著裂縫、團聚氧化物和頁面分離出來；涂層呈明顯的片層構造，機構勻稱，涂層中孔隙度和氧化物分布平均.

還能夠看得出：涂層未熔顆粒物較多,氣孔率相對性較高，約為3%?5%,涂層氧化物相對性較少;涂層未熔顆粒物明顯降低，但也存有小量未熔顆粒物(,涂層氣孔率有一定的降低，約為3%上下，涂層虛梁長細氧化物增加；涂層末見明顯未熔顆粒物,涂層氣孔率至少，約為2%?3%,涂層虛梁氧化物數最多.它是由于氡氣總流量較少時，噴涂輸出功率低，粉末狀加溫熔融實際效果不佳,涂層氧化物相對性偏少.并且在較低的低溫等離子輸出功率下，顆粒碰撞速率小，顆粒還未得到充足的加快,碰撞后形變不充足,層與層中間孔隙度晉升，因此氣孔率高.伴跟著氡氣總流量晉升，噴涂輸出功率的擴大，焰流溫度晉升，速率加速，涂層未熔顆粒物降低，涂層氣孔率降低，涂層氧化物也相對增加.非常是等離子噴涂涂層中In的存有，在高溫下非常非常輕易燒蝕，更非常輕易產生氧化物.

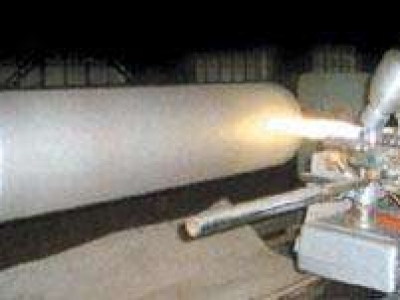

等離子噴涂

等離子噴涂涂層顯微鏡強度

三種不一樣噴涂加工工藝主要參數制取的CuNiln涂層顯微鏡強度見.由得知，涂層均值強度起碼，伴跟著氡氣總流量增加，強度上升.它是由于伴跟著氡氣總流量晉升，輸出功率擴大，涂層內氧化物增，強度晉升.CuNiln涂層是一種軟塑涂層，主要是抵御軸體損壞，強度低時在荷載不斷觸碰全過程中非常輕易造成延展性形變，開釋出來地應力.因而，在考慮其他劃定的條件前提下涂層顯微鏡強度應盡可能低

等離子噴涂涂層抗彎折機能

三種不一樣噴涂加工工藝主要參數制取的CuNiln涂層的彎折檢測結果.涂層彎折位置涂層裂縫至少，最細微，涂層的裂縫相對性多一些，涂層彎折位置的裂縫數最多且相對性較大.這與涂層噴涂時輸出功率擴大，涂層內部氧化物增加相關.但釆用M種主要參數制取的涂層總體上看均抗彎折機能不錯，涂層均沒有產生發皺、翹起來、層裂和脫落等狀況.

等離子噴涂涂層裁切機能

三種不一樣噴涂加工工藝主要參數制取的CuNiln涂層裁切檢測結果列于,由由此可見，的剪切強度值起碼，其次為,的較大.它是由于的低溫等離子焰流溫度相對性起碼，因此涂層內具備較多的未熔顆粒物，涂層熔融情況欠佳會造成 涂層虛梁融合抗壓強度降低，進而使涂層裁切融合抗壓強度降低,的輸出功率較大,低溫等離子焰流溫度最大，涂層最高密度，但涂層內部氧化物也相對性較多，因此剪切強度對比的略微減少.

選用三種等離子噴涂加工工藝主要參數制取了CuNiln涂層，并對其涂層機能開展剖析.伴跟著氡氣總流量的晉升，噴涂輸出功率的擴大，涂層更為高密度，涂層氧化物也相對增加，涂層顯微鏡強度擴大，涂層彎折檢測時裂縫也相對增加，而涂層剪切強度先增后減.

本文來源：http://www.moqawmh.com/news01.php?id=924
