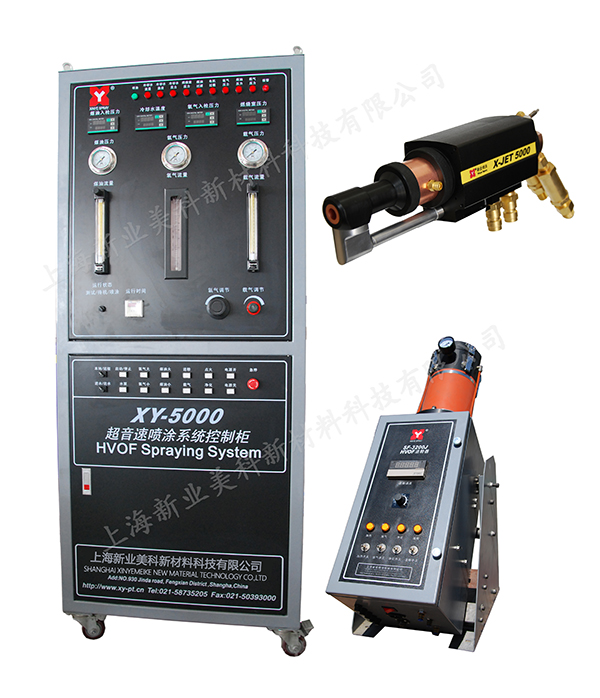

XY-5000超音速火焰噴涂系統控制柜不僅能夠?qū)崿F(xiàn)噴涂過程的自動化操作，而且對系統進行實時監測，動態的控制噴槍的工作過程，能夠?qū)ο到y(tǒng)故障立即作出響應。
XY-5000超音速火焰噴涂系統控制柜參數
序號 | 項 目 內 容 | 基 本 參 數 |
1 | 輸入電源 | 單相AC220V、50Hz |
2 | 輸入功率 | 600W |
3 | 控制類型 | PLC控制 |
4 | 燃料類型及壓力 | 航空煤油1.3MPa |
5 | 氧氣壓力 | 1.6MPa |
6 | 載氣壓力 | 0.35~0.4MPa |
X JET-5000超音速火焰噴涂系統噴槍采用航空煤油作為燃料，氧氣為助燃?xì)怏w，水為冷卻體。在整個點火過程中，采用電子自動點火方式，使點火更易實現。同時采用氮氣作送粉氣體。
X JET-5000噴槍是根據拉瓦爾噴管原理設計而成的。當燃料通過射吸注入孔進入燃燒室與氧氣混合后立刻霧化，經高壓點火后產生了穩定清潔的火焰，燃燒室的出口設計成漸縮形狀，從而產生超音速。焰流的溫度可達3200℃，在低壓區送入的粉末經高溫火焰熔化后帶著機械能沖向工作表面，形成結合強度高、致密性好的涂層。
X JET-5000超音速火焰噴涂系統噴槍參數
序號 | 項 目 內 容 | 基 本 參 數 |
1 | 火焰速度 | 2100m/s |
2 | 火焰溫度 | 3200℃ |
3 | 冷卻方式 | 水 冷 |
4 | 噴涂速率 | 12kg/h |
5 | 粉末顆粒速度 | 500~600m/s |
6 | 送粉速度 | 150g/min |
7 | 適宜噴涂粉末大小 | 5-120μm |
8 | 涂層氣孔率 | <1% |
9 | 涂層結合強度 | >70MPa |
10 | 可噴涂工件表面 | 平面、外圓 |
11 | 可噴涂厚度 | 10mm以上 |
12 | 涂層與工件結合應力 | 壓應力 |
13 | WC-Co涂層硬度（DPH300g） | 1000～1500 |
SF-5000超音速火焰噴涂系統送粉器采用氮氣為送粉氣，粉末從送粉筒中落下，隨著送粉轉盤的轉動，粉末通過轉盤上的小眼到達出口處，連同送粉氣一起離開送粉器進入噴槍中。
SF-5000超音速火焰噴涂系統送粉器參數
序號 | 項 目 內 容 | 基 本 參 數 |
1 | 送粉方式 | 單筒轉盤式 |
2 | 存粉桶筒容積 | 3.5升 |
3 | 送粉氣 | 氮氣 |
4 | 送粉氣壓力 | 0.45Mpa |
5 | 送粉速度 | 0~150g/min |
6 | 送粉流量 | 1.2~1.4m3/h |
7 | 送粉精度 | ±2% |
