陶瓷噴涂表面粗糙度

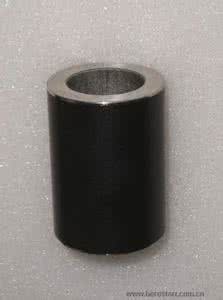

在噴涂之前，應該對基材表面進行除塵、脫脂和噴砂等。80%~120%剛玉可以使基材粗拙度Ra2.0μ~3.0μ，最后清除灰塵。

相關資料：陶瓷噴涂表面粗糙度

噴霧方法:

空氣噴涂：選擇普通噴槍（重力型、壓力型、虹吸式）；前提如下：

1 .噴槍口徑：0.8~1.2mm；

2 .噴槍壓力：2.0Kgf / cm2~4.0kgf / cm2；

3 .噴涂間隔：15~25cm。

噴涂過程:

1.陶瓷噴涂環境應相對干燥，透風，無塵，并因環境因素降低涂層質量。

2.使用前將涂料滾涂30min~60min，確保涂料平均。單層涂層或雙層涂層基礎油200~400

過濾網狀過濾器，并通過100-200目的過濾器過濾雙層涂層表面油。直接噴涂涂層而不稀釋。

3.單層涂層：基板溫度在約50℃下噴涂（預熱溫度根據實際情況調整），陶瓷噴涂工藝加工后，將工件在80℃~150℃下干燥10分鐘，并置于280℃~300℃。保溫10min，控制干燥膜厚度為40±5μm。

4.雙層涂層：將基材溫度噴涂在約50°C（根據實際情況調整預熱溫度），然后直接噴涂表面油（即以濕碰濕的方式噴涂表面油） ）。噴涂后，工件溫度為80°C。 ~150°C保溫找平干燥10最小，然后放入280°C~300°C，保溫10分鐘，控制干膜厚度45±6μm（包括底油35±3）Μm，表面油10±3μm）。4 、噴涂時要留意平均涂層、平面涂層厚度為、，太薄蓋不好，太厚，輕易下垂，起泡。干燥爐（或地道爐）不應太熱，溫度不宜過快，具體耐磨陶瓷噴涂因素。燒結時間應根據基板的尺寸和燒結過程中材料的傳熱進行適當調整。

5.涂層可用指定的溶劑（酒精）或水清洗。建議使用特殊噴槍。

本文來源：http://www.moqawmh.com/news01.php?id=908
