等離子噴涂納米技術

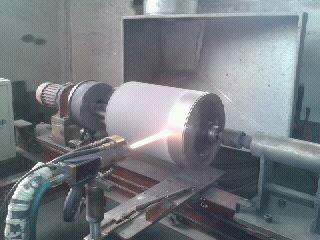

等離子噴涂三氧化二鋁涂層氣孔率高、延展性差,限定了其在出產制造上的廣泛運用。本科學研究明確提出以制取納米技術構造三氧化二鋁基復合型涂層的構思堅韌化三氧化二鋁陶瓷涂層,以貿易納米氧化鋁、納米技術氧化鈦、納米技術氧化鋯和納米技術氧化鈰為原料,選用噴霧器塑料加工方式 重新構建產生了納米技術團聚粉體設備,接著根據高溫煅燒制取成可噴漆納米技術上料,根據等離子噴涂技術性堆積產生納米氧化鋁基陶瓷涂層。

相關資料：等離子噴涂納米技術

各自對粉末狀和涂層的組織架構開展了XRD、SEM、TEM定性分析剖析,科學研究了涂層制取整個過程中納米技術晶體演化規律性,創建了各環節納米技術晶體生長發育實體模型及其涂層產生全過程實體模型,表明了等離子噴涂納米氧化鋁基陶瓷涂層的特點、產生原理,檢測與剖析了納米技術涂層物理機能、磨擦磨損特點。

與基本μmAl2O3-13%TiO2涂層開展了比照科學研究,得出結論:以粉體設備的松裝相對密度和暢通流暢性為鑒定根據,制取納米技術Al2O3-13%TiO2團聚粉體設備的最好噴霧器塑料加工加工工藝主要參數為:粘接劑成分3%,含固量30%,干躁溫度300℃。為防止納米技術晶體護穿,適合的煅燒溫度為1000℃-1100℃,開展低輸出功率的低溫等離子水射流加強解決可進一步進步上料可噴漆性。

噴漆在線監控顯示信息,上料在低溫等離子水射流中的飛行速度和環境溫度均隨噴漆輸出功率的擴大而晉升。淬熄實驗室得納米技術上料晶體生長發育典型性特點為:表面產生徹底熔化重結晶后產生柱狀晶,近表面產生一部門熔化產生高效液相煅燒機構,芯部未熔化產生固相煅燒機構。等離子噴涂納米氧化鋁基陶瓷涂層是由一部門熔化區(PM)和徹底熔化區(FM)組成的具備雙態遍布特點的組織架構。FM區金納米顆粒樞紐以柱狀晶合拼生長發育,且存有氧化硅晶體;PM區為含未熔金納米顆粒的高效液相煅燒或固相煅燒機構。

FM區以Al2O3相主導,PM區以Al2O3相主導,FM區和PM區的占比(Al2O3和Al2O3的相對性成分)體現出涂層的熔化水平,伴跟著噴漆輸出功率的晉升,Al2O3占比擴大,涂層晶體規格晉升。涂層的熔化水平和均勻晶粒大小可根據XRD剖析結果開展定量分析測算,并根據噴漆輸出功率尺寸的調節來操作,當噴漆輸出功率為35kW時,二者配對造成的綜合型能最好。

等離子噴涂納米技術Al2O3-13%TiO2上料與涂層還存有構造遺傳。納米氧化鋁基涂層的強度、抗壓強度、延展性均好于基本涂層。納米技術Al2O3-13%TiO2涂層與基本涂層對比,強度可晉升24%,融合抗壓強度晉升32%,延展性晉升約1倍。CeO2和ZrO2的加上可改進納米技術上料的煅燒特點、涂層外部經濟構造外形,有利于物理機能的進步。

Weibull數據分析說明,納米技術涂層的特性也主要表現出明顯的雙態遍布特點:PM區強度低、延展性好;FM區強度高、延性大。根據裂縫頂尖屏蔽掉增韌,創建了等離子噴涂納米技術Al2O3-13%TiO2涂層的增韌原理實體模型,剖析了納米技術構造充分施展的增韌功效。納米氧化鋁基涂層的磨擦磨損特性明顯好于基本涂層。以35kW噴漆輸出功率制取的納米氧化鋁基涂層,在荷載為500N尺度下,其摩擦阻力約為基本涂層的1/2,磨損失重僅為基本涂層的1/4~1/3,CeO2和ZrO2的加上可進一步改進納米技術涂層耐磨機能。

基本與納米技術涂層耐磨性的區別取決于磨損原理不一樣,納米技術Al2O3-13%TiO2涂層在低荷載下為伴隨納米微粒的翻轉及自修補作用的磨砂顆粒磨損主導,高荷載下為“偽黏著磨損”主導并伴隨較輕度的疲勞磨損;而基本涂層在低荷載下為磨砂顆粒磨損主導,高荷載下另外造成明顯的疲勞磨損。根據之上試驗觀查剖析結果,能夠下結論:納米氧化鋁基涂層具備不錯的結構力學和耐磨性樞紐歸功于納米技術涂層中呈雙態遍布的FM區和PM區造成的“特性相輔相成”和根據納米晶及外部經濟缺點造成的“間接性堅韌化”兩大體系體例。除此之外,涂層中出現的三維網狀結構獨特構造也充分施展了樞紐功效。

本文來源：http://www.moqawmh.com/news01.php?id=860
