【超音速噴涂技術和碳化鎢噴涂技術】全過程

熱噴涂是敘述熔滴或半熔液體產生涂層的全部方式 的通用性專業術語。在熱噴涂中，該原材料以粉末狀、線纜或桿狀的方式被傳至噴涂槍造成的火苗中，在火苗中熔融，產生的液體加快抵達要涂敷的常規上。火苗的能源和機械能能夠 根據點燃自然氣和co2的化合物造成，還可以根據應用開關電源造成。依據動能來源于，熱噴涂方式 可分成等離子噴涂法(過熱蒸汽等離子噴涂法、真空泵等離子技術VPS法和底壓等離子技術LPPS法)、點燃火苗噴涂法(等離子噴涂)、髙速氧/空燃法(超音速噴涂碳化鎢噴涂/HVAF法)、電孤法(絲弧法)、爆轟法(D-Gun法)，及其全新的冷汽體法(CGS)。

由于涂層是由偏平的、迅速凝聚的液體產生的，速度對得到糜棱巖構造涂層的相對密度起著樞紐的功效。火焰的溫度對適合的噴涂原材料有較強的危害。瓷器涂層樞紐選用過熱蒸汽等離子噴涂法制取，而金屬陶瓷等溫敏原材料則更趨向于選用火焰的溫度較低的方式 噴涂。在得出了各種各樣噴霧系統的典型性實際操縱范疇，詳盡看等離子噴涂技術性研究現狀。

熱噴涂涂層一般 是以便得到更強的耐侵蝕性和耐磨機能。因而，低氣孔率和優良的粘協力是涂層的理想化特性。髙速加工工藝-非常是髙速氧然料噴涂-是制取低氣孔率、高粘協力涂層的優選方式 。

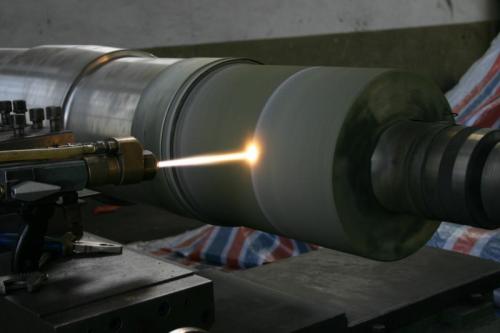

超音速噴涂碳化鎢噴涂噴涂中，點燃氧和然料(如氫、汽油、丙烷氣、pe、燃氣、丁二烯或乙炔氣體)的化合物造成發燒量。由于噴嘴的獨特設計方案，造成了超音速水射流。

超音速噴涂碳化鎢涂裝工藝的主要特點是可以造成低溶解、低空氣氧化、低改變的高密度涂層。它是由于顆粒在一個相對性冷的火苗中滯留的時間較短。它被普遍用以出產制造金屬陶瓷和金屬材料涂層，但超音速噴涂碳化鎢涂裝工藝也被證明可以堆積高密度的瓷器涂層。

相關知識：【超音速噴涂技術和碳化鎢噴涂技術】全過程

在超音速噴涂碳化鎢噴涂全過程中，然料和co2與噴霧器粉一起導入發念頭燃燒室。汽體的點燃在發念頭燃燒室內造成超高壓，造成汽體根據噴頭的超音速活動性。粉末狀顆粒物在發念頭燃燒室和噴嘴航行全過程中熔融或一部門熔融。火焰的溫度轉變范疇為2500°C~3200°C，在于然料、然料氣氧比和空氣壓力。在超音速噴涂碳化鎢噴涂全過程中，顆粒徹底或一部門熔融，在于火焰的溫度、顆粒等待時間、原材料溶點和傳熱系數。

有幾種不一樣的超音速噴涂碳化鎢噴涂自動噴淋系統，他們的設計方案和工作能力不一樣。每一種設計方案常有不一樣的設計方案，但他們全是根據同樣的基本要素。髙壓(3巴之上)和每分好幾百升氣體壓力的組成造成超音速汽體速度。這種系統軟件大概可分成第一代、第二代和第三代。在第一代和第二代大炮中，用co2充壓點燃化石燃料造成的排氣管水射流速度約為2000米/秒。第一代和第二代的樞紐差別取決于噴頭的設計方案。在第一代的超音速噴涂碳化鎢噴涂系統軟件中，一般 有很大的發念頭燃燒室和接管噴頭。該設計方案可造成較大 1馬赫(與聲速有關的汽體速度)速度。第二代是根據DeLaval噴頭，它容許在噴頭披發一部門超出1馬赫的速度。在規范噴涂尺度下，該系統軟件的輸出功率約為100kW，可噴涂2~3kg/h的WC-Co。第三代系統軟件的輸出功率從100KW到300KW不一，較高的室壓范疇從8巴到25巴，可以做到10公斤/鐘頭的噴霧器率。表1等離子噴涂技術性的低溫等離子是怎么產生的？小結了幾輩中間的樞紐差別。

從科學研究的視角看來，顆粒物速度(V)、顆粒物溫度(T)及其肌底特點是危害礦床產生的基本參數。他們決議計劃了礦床的沉積全過程和堆積特性。顆粒物速度和溫度對堆積高效率和外部經濟構造有一定的危害。超音速噴涂碳化鎢涂裝工藝的發展趨向是空氣壓力高些，顆粒速度更快，顆粒物溫度更低，如下圖所示。這對涂層的外部經濟構造有明顯的危害，即虛梁界限空氣氧化量少，壓扁率晉升，進而使涂層相對密度加倍晉升。

超音速噴涂碳化鎢涂裝工藝中顆粒物速度快、顆粒物溫度低對涂層機構有明顯的危害，在其中塊狀界限空氣氧化量減少，壓扁率晉升，進而晉升了涂層相對密度。

本文來源：http://www.moqawmh.com/news01.php?id=772
