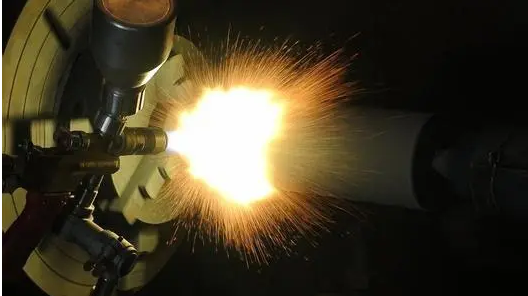

等離子噴涂長處


1、基體受熱小、零件不變形，不改變熱處理狀態。
因為噴涂時零件不帶電，基體金屬不熔化，所以盡管等離子焰流的溫度較高，但能量非常集中，等離子弧的軸向溫度梯度很大，一般零件溫升不超過200℃，則零件不會發生變形，這對于薄壁件、細長桿以及一些精密零件的修復十分有利。因為在200℃以下基體金屬的熱處理性質不會發生變化，可以對一些高強度鋼材實施噴涂。


                                      等離子噴涂長處

2、能夠噴涂的材料廣泛，涂層的種類多。
因為等離子焰流的溫度高，可以將各種噴涂材料加熱到熔融狀態，因而可供等離子噴涂使用的材料非常廣泛，從而也可以得到多種機能的噴涂層，如耐磨涂層，隔熱涂層、抗高溫氧化涂層、絕緣涂層等等。就涂層的廣泛性來說，氧-乙炔焰噴涂、電弧噴涂、高頻感應噴涂和爆炸噴涂都不及等離子噴涂。

3、工藝不亂，涂層質量高。
等離子噴涂的各工藝參數都可定量控制，工藝不亂，涂層再現性好。在等離子噴涂中，熔融狀態粒子的飛行速度可達180～480m/s甚至更高，遠比氧-乙炔焰粉末噴涂時的粒子飛行速度45～120m/s高。熔融微粒在和零件碰撞時變形充分，涂層致密，與基體的結合強度高。等離子噴涂層與基體金屬的法向結合強度通常為30～70MPa，而氧-乙炔焰噴涂一般為5～20MPa。因為等離子噴涂時可以通過改換氣體來控制氣氛，因而涂層中的氧含量或氮含量可以大大減少。

文章來源：http://www.moqawmh.com/news01.php?id=561
