等離子噴涂和超音速噴涂優(yōu)劣對(duì)比

超音速噴涂將氣態(tài)或液態(tài)燃料與高壓氧氣結(jié)合在一個(gè)特定的燃燒室或噴嘴中燃燒，產(chǎn)生高溫、高速燃燒火焰流，用于噴涂。因?yàn)槿紵鹧娴乃俣仁锹曀俚膸妆叮虼丝梢栽谝曈X上看到火焰流中明亮的“馬赫日”，因此HVOF通常被稱為超音速噴涂。

將粉末軸向送入火焰，可將噴涂的顆粒加熱至熔融或半熔化狀態(tài)，并加速至300-500米/秒或甚至更高的速度，從而獲得高鍵強(qiáng)度為。高品質(zhì)的涂層。超音速火焰速度非常高，但溫度相對(duì)較低，約為3000℃。

對(duì)于WC-Co硬質(zhì)合金，它可以有效地按捺噴涂過程中WC的分解。涂層不僅具有高粘合強(qiáng)度，而且致密且耐用。優(yōu)異的耐磨機(jī)能，其耐磨性大大超過等離子噴涂層，相稱于爆炸噴涂，并且還超過電鍍硬鉻層、噴涂層，這是極為廣泛使用的。

科普知識(shí)：等離子噴涂和超音速噴涂優(yōu)劣對(duì)比

                                            等離子噴涂和超音速噴涂的區(qū)別

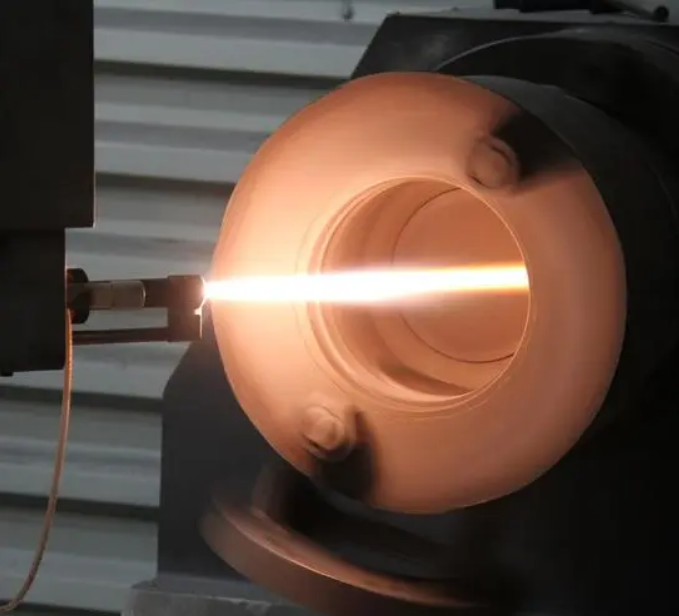

等離子噴涂技術(shù)使用由直流電驅(qū)動(dòng)的等離子弧作為熱源，將諸如陶瓷、金屬的材料加熱至熔融或半熔融狀態(tài)，并將其高速噴射到預(yù)處理工件的表面上以形成牢固粘附的表面層。通過使用等離子噴涂弧進(jìn)行等粒子噴涂。離子弧是壓縮弧。

與自由電弧比擬，電弧柱薄，電流密度高，氣體電離度高。因此，溫度高，能量集中，電弧不亂性好。等離子火焰溫度很高，中央溫度可達(dá)30000℃，噴嘴出口溫度可達(dá)15000~20000℃。噴嘴出口處火焰流速可達(dá)1000~2000m/s，但衰減緩慢。

粉末通過粉末進(jìn)料氣體熔化到火焰中，并通過火焰流速加速到高于150m/s的速度，并噴射到基材上形成薄膜。

 本文來源：等離子噴涂和超音速噴涂優(yōu)劣對(duì)比
