021-58735205
碳化鎢噴涂技術要點
碳化鎢噴涂層清除
（a）將零件安裝在普通外圓磨床上，發現碳化鎢涂層的外徑不大于0.02mm，并將碳化鎢涂層的零件研磨到零件表面的1/4以上，露出零件本體；
（b）用常規電化學方法去除殘余碳化鎢涂層；
（a）表面凈化：用丙酮或汽油徹底擦拭零件表面，除去油脂，并擦拭3-5次；
（b）噴砂處理
相關資料:碳化鎢噴涂技術要點
碳化鎢噴涂技術參數

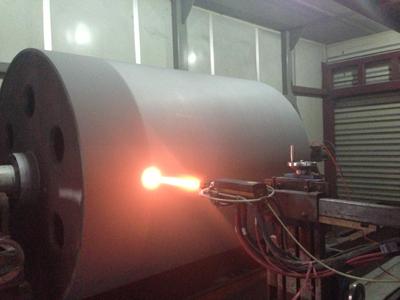

使用前，將噴涂粉末在80-100℃烘箱中干燥1-2小時，然后進行火焰噴涂。厚度達到要求后，先停粉，再停槍。噴涂參數如下：
涂層材料：DTS W484-25/5
碳化鎢噴涂技術要點
涂層成分：WC-14Co
壓縮空氣：84-87磅/平方英寸
壓縮空氣進口壓力：100-130 psi
氫氣進口壓力：100-120 psi
進氣壓力：110-140 psi
氮氣進口壓力：150-180 psi
轉臺轉速：190-200轉/分
噴槍間距：170～175mm
移動速度：10-11 mm/s
工件溫度：低于100攝氏度
噴槍與工件表面夾角：45-435度
噴涂厚度：0.3-0.5mm.
想了解更多關于碳化鎢噴涂的資訊，可以轉至《碳化鎢噴涂-新業美科噴涂》了解更多關于碳化鎢噴涂的知識。
