021-58735205
超音速噴涂界定
超音速噴涂界定

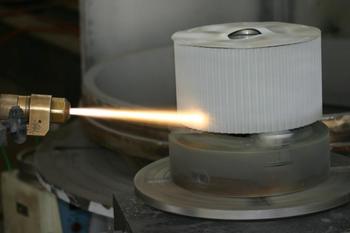

超音速噴涂技術性是將燃燒汽體與點燃汽體（或然料）在燃燒室中持續點燃，燃燒的火焰在燃燒室內造成髙壓并根據與燃燒室出進口連接的澎漲噴頭造成髙速焰流，噴漆原材料送進髙速水射流中被加溫、加快噴涌到經準備處理的常規表面上產生鍍層的方式 ，它的特性是焰流速率很快，能夠做到220b250/s，這要比別的熱涂裝工藝焰流快5-10倍，噴漆顆粒被加溫到熔融或是半熔融情況時，速率能夠做到650-85b250/s，進而能夠得到融合抗壓強度高、高密度的高品質鍍層。
相關資料：超音速噴涂界定
選用超音速噴涂加工工藝各自制取了WC_12Co、Cr3C2—25NiCr滲碳體金屬材料陶瓷涂層，丈量了鍍層氣孔率、顯微鏡強度及磨粒磨損全過程中鍍層的品質損害，討論了鍍層磨損品質損害與鍍層類型及構造的聯系關系，運用透射電鏡對鍍層磨損表面外貌開展了觀查，剖析了鍍層的磨粒磨損無效體系體例。得出結論：制取的Cr3C2—25NiCr、WC-12Co鍍層機構高密度，氣孔率各自為1．36％和2．769／6，鍍層與常規融合優良，顯微鏡強度各自為822HV和1132HV，鍍層磨損品質損害與磨損間距呈線性相關，Cr3C2—25NiCr鍍層的磨損品質損害約為WC-12Co鍍層的3倍；犁溝鉆削是鍍層磨粒磨損前期的樞紐特點，而滲碳體顆粒物的破裂與脫落則是鍍層磨損中后期無效的樞紐緣故。
