等離子噴涂納米復合技術

對于等離子噴涂來說，我相信良多人都有所了解這一款噴涂的技術原理和工藝流程了吧。那么關于等離子噴涂另一種特別的作用領域和功能我相信良多人都不知道。那就等離子噴涂納米復合，它可以復合陶瓷涂層的組織結構及其形成機理，那么是由于什么能力使得它具有這樣的特殊功能呢？接下來小編給大家介紹一下吧。

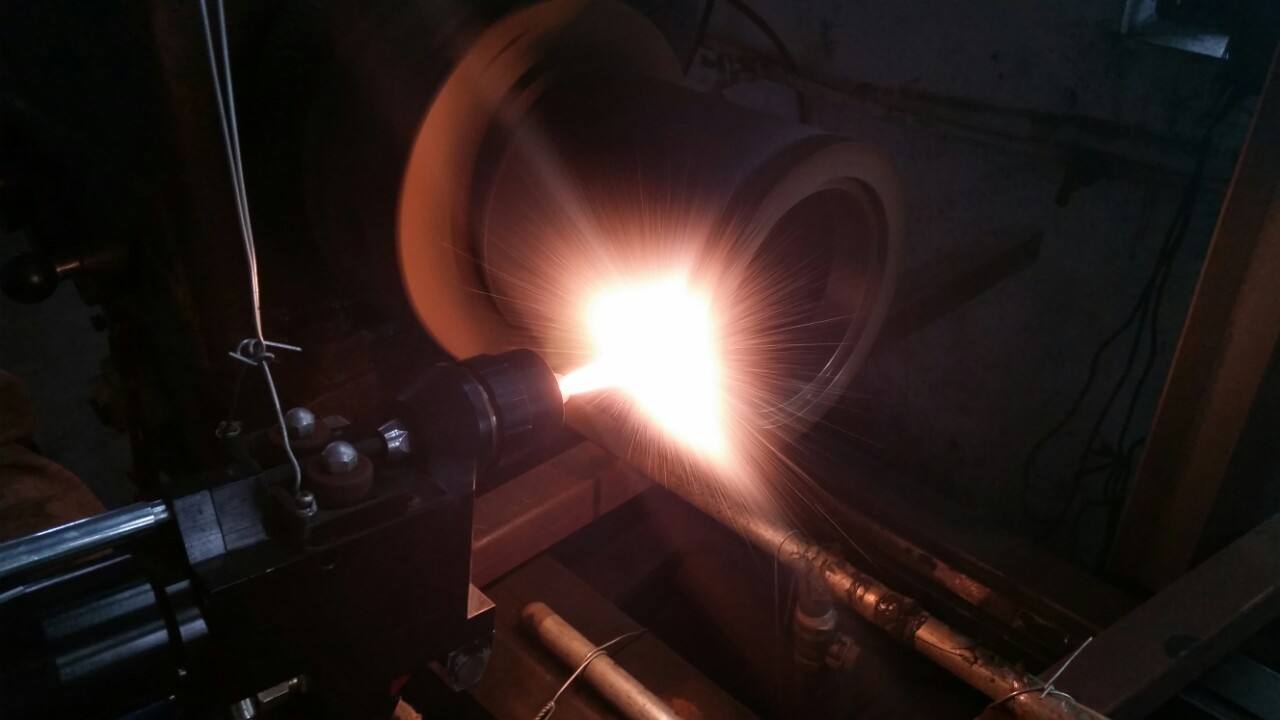

相關資料：等離子噴涂納米復合技術

以Al2O3-13%二氧化鈦（質量分數）復合陶瓷粉末為材料，在TiAl合金表面等離子噴涂制備了納米陶瓷涂層。利用掃描電子顯微鏡（SEM）和X射線衍射（XRD）對粉末和涂層的形貌、微觀結構和相組成進行了分析，探討涂層微觀結構的形成機理。結果表明，納米復合陶瓷涂層由部門熔化區和片狀完全熔化區組成，與常規等離子噴涂相似。根據不同的結構，部門熔融區可分為液相燒結區（二氧化鈦基體相中嵌入亞微米A12O3顆粒的三維網狀或骨架結構）和固相燒結區。結合區（生長到一定程度但仍保持納米級的殘留納米顆粒）；等離子噴涂將部門a-a12o3和全部theta-a12o3轉化為亞穩態gamma-a12o3；納米技術陶瓷涂層鈷的完全熔化區、液相燒結區和固相燒結區。在等離子噴涂過程中，復合材料陶瓷涂層從納米團簇中分離出來。聚合物粉末的熔點高于A12O3的熔點，介于二氧化鈦和A12O3的熔點之間，低于二氧化鈦的熔點。納米涂層中A12O3與二氧化鈦的熔點差異是導致納米涂層熔融結構不同的原因。

以上就是關于等離子噴涂納米復合陶瓷涂層的 組織結構及其形成機理了，但愿對大家有所幫助。

本文來源：http://www.moqawmh.com/news01.php?id=1266
