碳化鎢噴涂和焊接主要有以下區別

碳化鎢涂層是現在熱噴涂工藝應用非常廣泛一種。碳化鎢是一種由鎢和碳組成的化合物。碳化鎢不溶于水、鹽酸和硫酸，易溶于硝酸－氫氟酸的混合酸中，長青金屬廣泛應用于各種機械設備的耐磨損、耐侵蝕、耐高溫、抗氧化表面處理。碳化鎢噴涂和焊接主要有以下區別

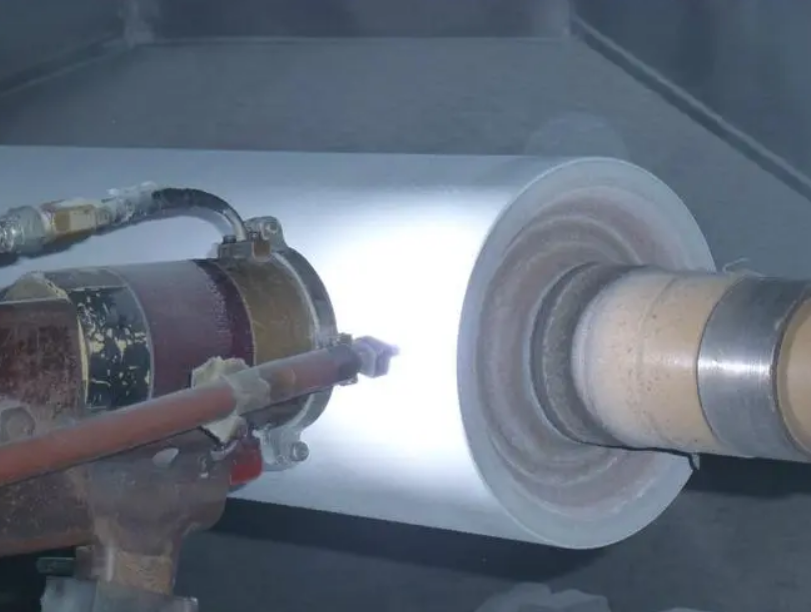

                                                                               碳化鎢噴涂

科普知識：碳化鎢噴涂和焊接主要有以下區別

1、工件受熱情況不同

碳化鎢噴涂無重熔過程，工件表面溫度始終可控制在250℃以下，一般不會產生變形和改變工件的原始組織。這對噴修工件外形復雜、薄壁、長袖及一些重要機件是有利的。噴熔要使粉層熔化，重熔燒結工件溫度可達900℃以上，輕易引起應力和變形，多數工件會發生退火及不完全退火。

2、與基材表面結合狀態不同

碳化鎢噴涂與基材表面的結合，以機械咬合為主，也有微小的顯微焊合，結合強度不高;一般為20MPa~65MPa。焊接是通過粉層熔化與基材表面形成冶金結合，結合強度一般可達343MPa~441MPa。

3、使用的粉末不同

噴熔所用的粉末須是自熔性的合金粉末，而碳化鎢噴涂所使用粉末不受限制。

4、噴層結構不同

噴熔層平均致密，一般以為無孔隙而碳化鎢噴涂層具有一定孔隙。

5、承受載荷機能不同

碳化鎢噴涂層不能承受沖擊載荷和較高的接觸應力，合用于各種面接觸配合。噴熔層結合強度大，可承受沖擊載荷，可用于線接觸等場合，能承受較高的接觸應力。

本文來源：https://xy-pt.cn/news01.php?id=713
