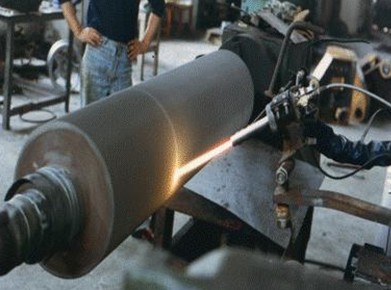

爆炸噴涂的長處

1、爆炸噴涂的結合強度高。（例子：因為噴涂粉末被加熱溫度高，且熔融粒子以超音速飛行，與工件表面碰撞的能量大，因此形成的涂層結合強度高。噴涂陶瓷粉末時，涂層結合強度可達到70MPa，噴涂金屬陶瓷粉末時，涂層結合強化可達到175MPa）

相關資料：爆炸噴涂的長處

2、涂層致密，孔隙率低。（例子：一般小于1%，而其他噴涂均大于2%）

3、涂層的耐磨性高。（例子：Co-WC涂層與50MN,因為噴涂時粉末顆粒撞擊到工件表面后預急冷，能夠在涂層中形成超細組織，從而進步耐磨程度。）

4、涂層的硬度高。（例子：硬質合金涂層硬度大于HV1100，而一般火焰和電弧噴涂的涂層硬度只能達到HV800）

5、爆炸噴涂涂層的粗拙度低（可低于R=1.6um，經由磨削加工粗拙度可達R=0.025um）

6、工件熱損傷小。（例子:爆炸噴涂是脈沖式，工件每次受熱氣流沖擊的時間短，氮氣或者其他壓縮空氣又起冷卻作用，故爆炸噴涂時，工件的溫升可控制在100℃以下，所以不會發生組織相變和工件變形。

本文來源：https://shofan.cn/news01.php?id=1018
